ทำความเข้าใจ trim line คืออะไรเรื่องจริงที่นักออกแบบต้องรู้

เชื่อว่านักออกแบบมือใหม่หรือแม้กระทั่งเจ้าของธุรกิจหลายท่าน มักจะคิดว่าการสร้างงานกราฟิกบนหน้าจอคอมพิวเตอร์ให้มีขนาดตรงกับที่ต้องการ แล้วส่งเข้าโรงพิมพ์เลยก็น่าจะเพียงพอ แต่ในความเป็นจริงแล้ว trim line คือ องค์ประกอบสำคัญเชิงโครงสร้างที่ชี้ขาดว่า งานพิมพ์ที่เสร็จออกมาจะมีขนาดสมบูรณ์แบบหรือกลายเป็นงานเสียที่ต้องส่งทิ้งถังขยะยกชุด หากเราไม่เข้าใจพฤติกรรมการผลิตจริงของแท่นตัดและกระบวนการเข้าเล่ม การตั้งค่าไฟล์ให้ถูกต้องตั้งแต่ต้นจึงไม่ใช่ทางเลือก แต่เป็นกฎเหล็กของงานพิมพ์ครับ

⏱ เวลาอ่านโดยประมาณ: 15 นาที

ในวงการพิมพ์เชิงพาณิชย์ ความเข้าใจผิดเรื่องระยะตัดตกและขอบตัดมักสร้างความเสียหายมูลค่ามหาศาลทุกปี ไม่ว่าจะเป็นข้อความสำคัญถูกใบมีดเฉือนขาด หรือมีขอบขาวที่ไม่ได้รับเชิญปรากฏรอบแผ่นพับและโปสเตอร์ เพื่อช่วยให้ผู้ประกอบการและนักออกแบบประหยัดงบประมาณและเวลา วันนี้เราจะมาเจาะลึกและหักล้างความเชื่อผิดๆ ที่พบบ่อยที่สุดเกี่ยวกับเส้นตัดงานพิมพ์กันครับ

หักล้างความเชื่อผิดๆ ข้อแรกเรื่องเส้นตัดกับระยะตัดตกเป็นเรื่องเดียวกัน

หนึ่งในความเข้าใจผิดอันดับต้นๆ คือการคิดว่าเส้น Trim Line กับ Bleed Line เป็นสิ่งเดียวกันและเลือกตั้งค่าแค่อย่างใดอย่างหนึ่งก็พอ เอาเข้าจริงแล้ว trim line คือ เส้นบอกตำแหน่งขนาดจริงของชิ้นงานหลังถูกตัดสำเร็จ (Finished Size) ส่วน Bleed Line คือระยะตัดตกที่ต้องขยายภาพพื้นหลังหรือสีออกไปนอกเส้นตัดจริงอย่างน้อย 3 มิลลิเมตร

เมื่อเครื่องตัดขนาดใหญ่ทำการซอยกระดาษทีละหลายร้อยแผ่น แรงกดและความยืดหยุ่นของเยื่อกระดาษอาจทำให้ใบมีดคลาดเคลื่อนได้เล็กน้อย หากไม่มีการแยกแยะระหว่างเส้นตัดจริงและระยะตัดตกอย่างถูกต้อง ชิ้นงานของคุณจะเสี่ยงต่อการเกิดขอบขาวรอบแผ่นงานทันที ซึ่งโรงพิมพ์ไม่สามารถรับผิดชอบในส่วนนี้ได้หากไฟล์ต้นฉบับไม่ได้สร้างระยะเผื่อไว้ตั้งแต่แรก

หักล้างความเชื่อผิดๆ ข้อสองเรื่องเครื่องตัดดิจิทัลแม่นยำสมบูรณ์แบบไร้จุดบกพร่อง

หลายคนมั่นใจในเทคโนโลยีเครื่องจักรยุคใหม่มากเกินไป จนเชื่อว่าเครื่องตัดกิโยตินระบบดิจิทัลในปัจจุบันสามารถลงใบมีดได้ตรงแนวเส้นแบบเป๊ะระดับไมครอน จึงไม่จำเป็นต้องกังวลเรื่องการตั้งค่าเผื่อเหลือเผื่อขาด แต่ในทางปฏิบัติทางวิศวกรรมการพิมพ์ ไม่มีแท่นตัดใดในโลกที่ทำงานได้แม่นยำร้อยเปอร์เซ็นต์โดยไม่มีค่าความคลาดเคลื่อนเชิงกล (Mechanical Tolerance)

ปัจจัยอย่างความชื้นในอากาศ ความหนาแน่นของกระดาษแต่ละแกรม และการเคลื่อนตัวของเนื้อกระดาษขณะโดนแคลมป์กดทับ ล้วนทำให้เกิดการขยับตัวได้ราว 0.5 ถึง 1.5 มิลลิเมตรเสมอ ดังนั้นการทำความเข้าใจว่า trim line คือ แนวทางอ้างอิงตำแหน่งมีด ไม่ใช่เส้นแม่เหล็กที่จะดึงใบมีดให้ลงจุดเดิมได้ทุกแผ่น จะช่วยให้คุณออกแบบไฟล์งานได้อย่างรอบคอบและปลอดภัยยิ่งขึ้นครับ

หักล้างความเชื่อผิดๆ ข้อสามเรื่องวางองค์ประกอบชิดเส้นตัดได้หากไม่ล้นออกนอกงาน

ความเชื่อนี้สร้างปัญหามากที่สุดในกลุ่มงานออกแบบบรรจุภัณฑ์และโบรชัวร์ ดีไซเนอร์บางท่านเข้าใจว่าตราบใดที่ตัวหนังสือ โลโก้ หรือตารางข้อมูลยังอยู่ภายในกรอบ Trim Line แม้จะห่างจากเส้นเพียง 1 มิลลิเมตรก็ถือว่าปลอดภัยแล้ว ซึ่งนี่คือจุดเริ่มต้นของหายนะในสายตาช่างพิมพ์

สิ่งที่ขาดไม่ได้ควบคู่กับเส้นตัดจริงคือพื้นที่ปลอดภัย หรือ Safe Area ซึ่งควรถอยร่นเข้ามาด้านในชิ้นงานไม่ต่ำกว่า 3 ถึง 5 มิลลิเมตรจากเส้นตัด หากองค์ประกอบสำคัญอยู่ประชิดเส้นตัดมากเกินไป เมื่อเกิดการเลื่อนของกระดาษเพียงเสี้ยววินาที ข้อความเหล่านั้นอาจถูกตัดแหว่ง หรือดูเบียดชิดขอบกระดาษจนสูญเสียความสมดุลด้านทัศนศิลป์ไปอย่างสิ้นเชิง

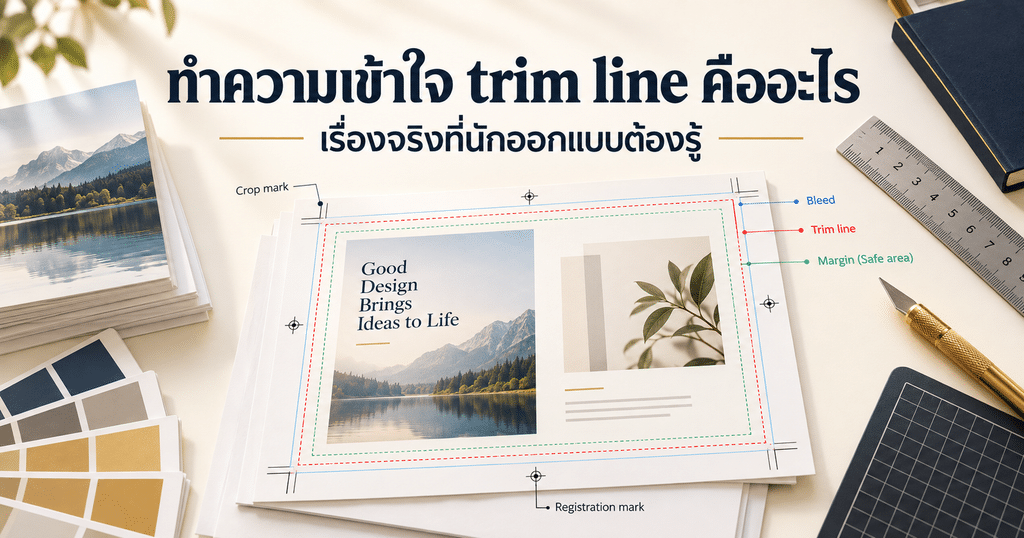

โครงสร้างและระยะมาตรฐานของไฟล์งานพิมพ์ระดับสากล

เพื่อให้เห็นภาพรวมที่ชัดเจนและนำไปประยุกต์ใช้ในการตั้งค่าโปรแกรมอย่าง Adobe Illustrator หรือ InDesign ตารางด้านล่างนี้สรุปบทบาทหน้าที่และระยะมาตรฐานของแต่ละเส้นแนวไว้อย่างครอบคลุม

ชื่อเส้นแนวกำหนดระยะ	ความหมายและขอบเขตทางกายภาพ	ระยะแนะนำมาตรฐาน
Bleed Line	แนวเผื่อขอบตัดตกสำหรับเทสีพื้นหลังหรือภาพกราฟิก	ขยายออกนอกเส้นตัด 3 ถึง 5 มิลลิเมตร
Trim Line	แนวใบมีดตัดชิ้นงานจริงตามขนาดสำเร็จ	ตามขนาดจริงของชิ้นงาน เช่น A4 หรือ A5
Safe Zone	พื้นที่ปลอดภัยสำหรับวางเนื้อหา โลโก้ และข้อความสำคัญ	ร่นเข้ามาในเส้นตัด 3 ถึง 5 มิลลิเมตร

สำหรับงานพิมพ์ประเภทหนังสือ เล่มรายงาน หรือแคตตาล็อกที่มีการเข้าเล่มแบบไสสันทาเกาว์หรือเย็บกี่ ระยะปลอดภัยฝั่งสันกระดาษจะต้องเพิ่มขึ้นเป็นพิเศษอย่างน้อย 10 ถึง 15 มิลลิเมตร เพื่อป้องกันไม่ให้ตัวหนังสือจมหายเข้าไปในร่องพับของเล่มครับ

ขั้นตอนการตั้งค่าระยะตัดขอบในโปรแกรมกราฟิกอย่างมืออาชีพ

การเตรียมไฟล์พิมพ์ให้ได้มาตรฐานระดับโรงงานอุตสาหกรรมไม่ใช่เรื่องยุ่งยาก หากคุณตั้งค่าตามหลักเกณฑ์ต่อไปนี้ตั้งแต่การเริ่มต้นเปิดหน้าเอกสารใหม่

• กำหนดขนาดหน้า Artboard ให้เท่ากับขนาดจริงของชิ้นงานหลังตัดสำเร็จ ซึ่งขนาดของ Artboard นี้จะทำหน้าที่เป็นเส้น Trim Line ไปในตัว
• ระบุค่า Bleed ในหน้าต่างตั้งค่าเอกสารให้มีระยะรอบด้านอย่างน้อย 3 มิลลิเมตร เพื่อให้ระบบสร้างกรอบสีแดงด้านนอกเป็นแนวตัดตกอัตโนมัติ
• สร้างเส้นกริดหรือไกด์ไลน์ร่นเข้ามาด้านในอย่างน้อย 3 ถึง 5 มิลลิเมตร เพื่อกำหนดขอบเขตของพื้นที่ปลอดภัยสำหรับจัดวางตัวพิมพ์
• เวลา Export ไฟล์เป็น PDF สำหรับการพิมพ์เชิงพาณิชย์ ให้เลือกมาตรฐาน PDF/X แล้วติ๊กเลือกเครื่องหมายตัดตกเฉพาะ Crop Marks และระบุให้ใช้ค่า Bleed ตามที่ตั้งไว้ในเอกสาร

ข้อควรระวังคือหลีกเลี่ยงการวาดเส้นกรอบสี่เหลี่ยมลงบนเลเยอร์กราฟิกเพื่อจำลองเป็นเส้นตัดด้วยตนเอง เพราะเครื่องพิมพ์อาจมองเห็นเส้นดังกล่าวเป็นองค์ประกอบหนึ่งของงาน และทำการพิมพ์เส้นดำหรือเส้นประนั้นลงบนงานจริงโดยไม่ตั้งใจครับ

มุมมองจากแท่นพิมพ์เพื่อส่งมอบงานคุณภาพระดับมืออาชีพ

การเข้าใจอย่างถ่องแท้ว่า trim line คือ จุดอ้างอิงของการผลิตจริง จะเปลี่ยนมุมมองการทำงานของคุณจากเพียงแค่การสร้างภาพบนหน้าจอ ให้กลายเป็นการวางแผนทางวิศวกรรมการพิมพ์ที่มีประสิทธิภาพ งานพิมพ์ที่ยอดเยี่ยมไม่ได้วัดกันแค่เรื่องโทนสีและความคมชัดของภาพเท่านั้น แต่ยังขึ้นอยู่กับความประณีตในการตัดแต่งรูปเล่มและความลงตัวของพื้นที่ว่างรอบขอบกระดาษ การใส่ใจในรายละเอียดเล็กๆ ของเส้นตัดและระยะปลอดภัย จึงเป็นเส้นแบ่งสำคัญระหว่างนักออกแบบทั่วไปกับมืออาชีพตัวจริงในวงการธุรกิจครับ

คำถามที่พบบ่อย

หากไม่ได้ตั้งค่าเส้นตัดตกแต่ส่งไฟล์ขนาดพอดี Trim Line ไปให้โรงพิมพ์จะเกิดอะไรขึ้น

โรงพิมพ์จะต้องติดต่อกลับเพื่อขอไฟล์ใหม่ ซึ่งทำให้กระบวนการผลิตล่าช้า หรือหากจำเป็นต้องพิมพ์ทันที ช่างพิมพ์อาจต้องขยายภาพงานของคุณขึ้นเล็กน้อย ซึ่งอาจทำให้สัดส่วนงานผิดเพี้ยน หรือยอมรับความเสี่ยงที่จะเกิดขอบขาวรอบแผ่นงานหลังตัดระยะปลอดภัยภายในเส้น Trim Line ควรเผื่อไว้เท่าใดจึงจะปลอดภัยที่สุด

สำหรับงานแผ่นพับ โปสเตอร์ หรือนามบัตรทั่วไป แนะนำให้เว้นระยะปลอดภัยเข้ามาด้านในอย่างน้อย 3 มิลลิเมตร แต่สำหรับงานหนังสือที่มีความหนามากหรือกล่องบรรจุภัณฑ์ลูกฟูก ควรเว้นระยะเข้ามาอย่างน้อย 5 ถึง 10 มิลลิเมตรCrop Marks กับ Trim Line มีความแตกต่างกันอย่างไรในการส่งไฟล์พิมพ์

Trim Line คือแนวเส้นสมมุติรอบขอบของชิ้นงานจริง ส่วน Crop Marks คือเครื่องหมายกากบาทหรือเส้นประมุมกระดาษที่โปรแกรมสร้างขึ้นนอกหน้ากระดาษ เพื่อเป็นไกด์นำสายตาให้ช่างควบคุมเครื่องตัดมองเห็นตำแหน่งที่ต้องวางใบมีดตัดตามแนว Trim Line
